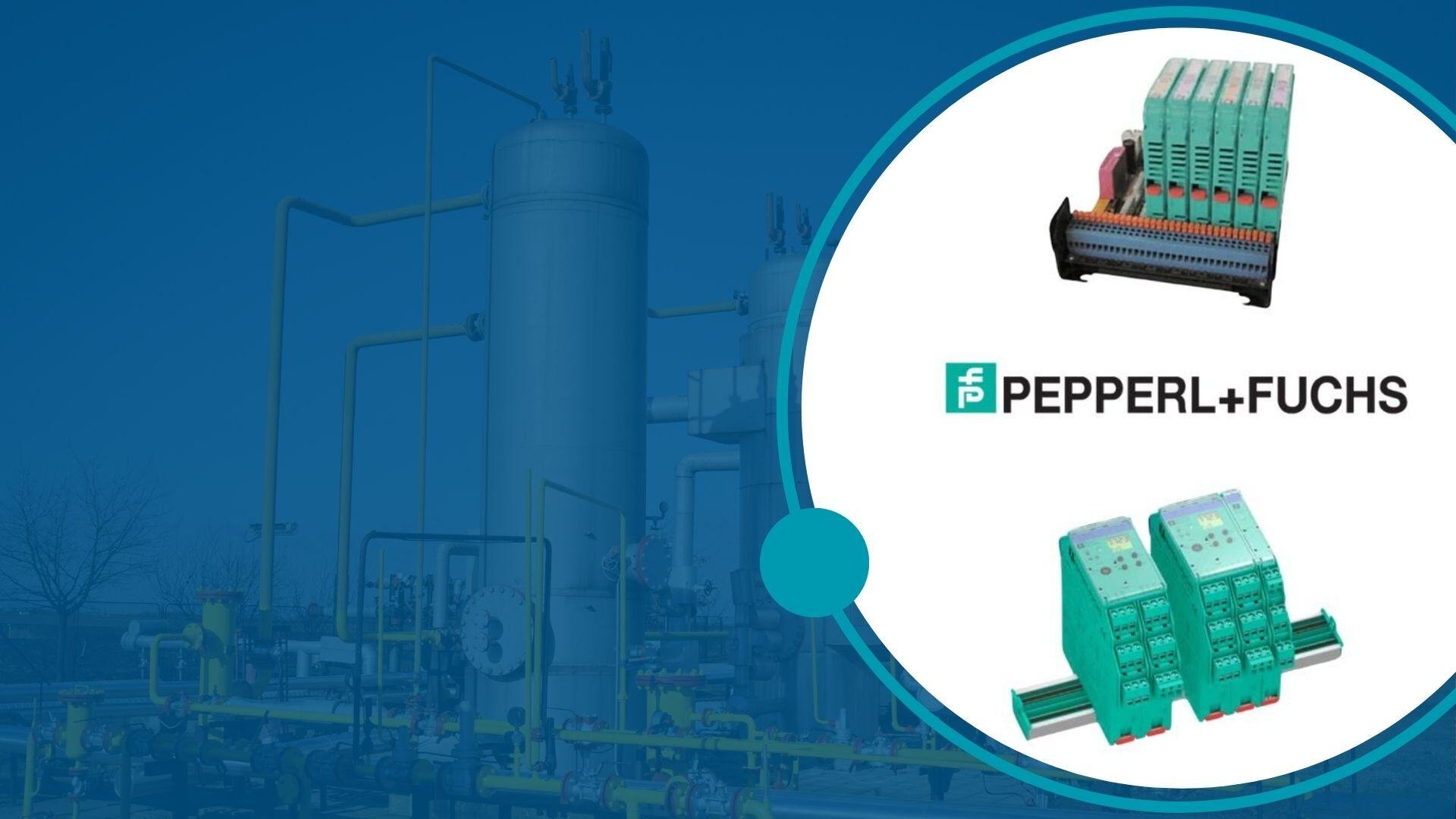

Pepperl+Fuchs ofrece una gama completa de soluciones de barreras de seguridad intrínseca, que incluyen tanto barreras Zener como acondicionadores de señal. Según la aplicación se divide en dos líneas: los sistemas tipo H y los sistemas tipo K.
La principal diferencia entre los dos sistemas es el tipo de montaje y el suministro de energía.
- Sistema tipo K
- Es el sistema más moderno de Pepperl+Fuchs, que incluye barreras Zener y aisladores galvánicos en un formato compacto y modular.
- Se montan en un riel DIN y pueden ser energizados a través de terminales o de un carril de alimentación que simultáneamente transmite un mensaje de error colectivo.
- El montaje en riel DIN y su cableado reducido optimizan el espacio en los gabinetes y simplifican la instalación.
- Utiliza terminales de tornillo extraíbles o terminales de resorte para cablear sus entradas/salidas.
- Ofrece diagnóstico avanzado, ideal para proyectos nuevos o renovaciones completas con numerosos puntos de protección.
- Cuenta con diversidad de módulos para diferentes tipos de señales y se puede utilizar tanto en áreas peligrosas como en áreas seguras.
- Sistema tipo H
- Este sistema incluye barreras de aislamiento para las señales desde o hacia áreas potencialmente explosivas, con aislamiento galvánico.
- Sus módulos se instalan en una placa de terminación, la cual luego se monta sobre un riel DIN. En este caso, la energía se suministra a través de una terminal (con bus) en la placa de terminación.
- Debido a que su conexión se realiza a través de la placa de terminación, es más eficiente y menos costoso en procesos de actualización, al no requerir cableado individual por barrera.
- Su interfaz es ideal para plantas grandes y sistemas conectados directamente con sistemas DCS/ESD.
- Las placas de terminación conectan el sistema de control a través de plugs del sistema que permiten cableado rápido y fácil.
- Ofrece menor esfuerzo en procesos de planeación, cableado, instalación, puesta en marcha y documentación.
Ventajas de cada sistema:
Sistema tipo K |
Sistema tipo H |
|
Montaje y alimentación simple y flexible: - Los módulos se energizan fácilmente mediante el uso de un carril de alimentación. - Se pueden combinar módulos Ex y no-Ex. - El carril de alimentación reduce los costos de cableado y mantenimiento al eliminar la necesidad de instalar los cables en serie. - Mensaje de error colectivo a través del carril de alimentación permite opciones simples de expansión. |
Integración con sistema de control: - Plugs pre-configurados en la placa de terminación que permiten conexión rápida y confiable de las señales a sistemas de automatización y reduce los costos de planeación, cableado, montaje, comisionamiento y documentación. - Soluciones específicas con el desarrollo de placas de terminación para sistemas de control aprobadas por el fabricante. |
|
Mantenimiento sencillo: - Función de diagnósticos. - Bloques de terminales removibles con sockets de prueba. |
Montaje simple y flexible: - Montaje que no requiere de herramientas. Simplemente se ajustan a los terminales pre-cableados. Función de diagnósticos. |
|
Alta disponibilidad: detección de falla de línea para circuitos de campo. |
Alta disponibilidad: detección de falla de línea para circuitos de campo. |
Los sistemas tipo K son ideales en aplicaciones mixtas con áreas seguras y peligrosas debido a su flexibilidad de montaje en el carril de alimentación. Por el otro lado, los sistemas H son ideales en zonas peligrosas de plantas medianas o grandes y sistemas que están conectados directamente a DCS/ESD.
Escoger el sistema adecuado depende no sólo de consideraciones de cableado y parametrización, sino también del área de aplicación. Para ayudarle a entender las opciones para su proceso, y elegir el sistema adecuado para sus aplicaciones, no dude en ponerse en contacto con nosotros y uno de nuestros expertos le ayudará a encontrar e implementar el sistema de barreras que más se adecue a su necesidad.
